Výhody modulového systému
- Není potřeba základová deska, stačí pouze obvodové pasy z prostého betonu
- Zděné konstrukce PP nepotřebují stropní desku, ani jiné zakrytí.
- V jednotlivých podlažích na sebe nemusí navazovat nosné zdi.
- Dokončovací práce mohou probíhat současně ve všech podlažích.
- Staveniště nevyžaduje žádné zvláštní skladovací prostory.
- Základním nosným prvkem konstrukce jsou ocelové prostorové moduly, dle velikosti a tvaru domu.
Zjistěte více o průběhu stavby domu
- Spodní podlaha
- Obvodová konstrukce
- Obvodová konstrukce
- Vnitřní obvodová konstrukce
- Sádrovláknité desky
- Vrchní část modulu - strop
- Příčky
- Instalační rozvody
- Doprava domu (modulů)
- 2. NP - podkroví
- Fasáda
Spodní podlaha
- Spodní část konstrukce modulu je ochráněna od zemní vlhkosti cementotřískovými deskami.
- Rám je vyplněn tepelnou izolací a zaklopen OSB deskami popř. příčné laťování
Obvodová konstrukce
Obvodové stěny jsou sendvičového typu, tvořeny jednotlivými tepelně izolačními vrstvami. Nosné konstrukce a vnitřní stěny, včetně izolačních vrstev, jsou na sebe navzájem nezávislé. Toto uspořádání minimalizuje účinky působení vnějších sil a zatížení na vnitřní konstrukci stěn, vliv různé tepelné roztažnosti použitých materiálů. Překrývaní jednotlivých tepelně izolačních vrstev a nosných konstrukcí zamezuje tzv. „ tepelnému mostu “ v konstrukci.

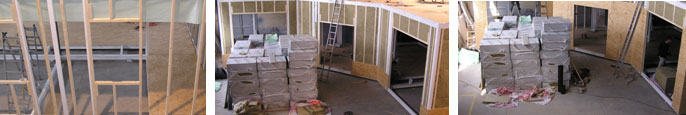

Vnější obvodová konstrukce
- stěnové výztuhy z KVH řeziva (sušené řezivo s max. 15% vlhkostí, zaručenou pevností ,hoblované na přesný rozměr). (Obr. 1)
- tepelná izolace stěn. (Obr. 2)
- vnější opláštění OSB deskami. (Obr. 3)

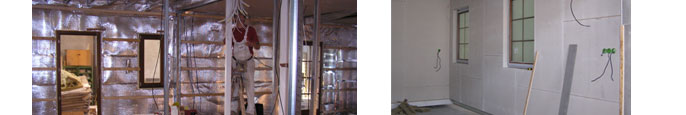

Vnitřní stana obvodové konstrukce
Vnitřní strana obvodové konstrukce u systému EnergyPlus je zakončena reflexní folií SUNFLEX ROOF-IN. Tato folie v sobě kombinuje vlastnosti parotěsné folie, tepelné izolace a reflexních účinků . Reflexní vrstva odrazí až 92 % tepelného záření zpět do místnosti. Vzduchová mezera mezi fólií a vnitřním obkladem působí jako dodatečné izolace nahrazující až 5 cm minerální vaty.
Vnitřní obvodová konstrukce
- Nosná konstrukce pro vnitřní desky RIGIDUR je tvořena příčnými profily z KVH řeziva, odpružené od obvodové konstrukce pružným závěsem (Obr. 1)
- Vytvořená stěna vyniká svojí tuhostí, aniž by bylo nutná dodatečné ztužení stěny pro pozdější zavěšení předmětů, technologií apod. (Obr. 2)
Sádrovláknité desky
Sádrovláknité desky RIGIDUR v sobě spojují vlastnosti desek stavebních, protipožárních a díky impregnaci jsou vhodné i do vlhkého prostředí. Vyznačují se také extrémní únosností - unesou až 60 kg na jednom kotevním bodě, čímž odpadají výdřevy v konstrukci pro uchycení skříněk a radiátorů, jak tomu bylo u desek sádrokartonových. Homogenní struktura - zaručuje vysokou hodnotu zvukové izolace a tuhost desek. Spojování desek lepením zvyšuje pevnost spoje desek.
Vrchní část modulu - strop
- Konstrukce stropní části modulu je vyplněna tepelně izolační vrstvou, uloženou mezi příčné nosníky a zakryta OSB deskami, spoje jsou ošetřeny proti zatékání hydroizo-lací (při přepravě modulů)
- Tepelná izolace je z vnitřní strany u systému EnergyPlus zakončena reflexní fólií SUNFLEX ROOF-IN, která je parotěsna napojena na obvodovou konstrukci (folii). Stropní CD,UD konstrukce slouží pro zavěšení sádrovláknitých desek RIGIDUR. Opět je zde vytvořena instalační dutina.

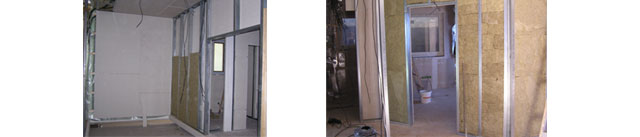

Příčky
Příčky jsou tvořeny sádrokartonovou konstrukci z UW a CW profilů vyplněnou tepelně izolační vrstvou izolac. Sádrokartonové desky jsou opět nahrazeny deskami sádrovláknitými RIGIDUR.
Instalační rozvody
Rozvody vnitřní vody, kanalizace, topení, elektroinstalace jsou vedeny přímo v instalačních dutinách stěn, stropů, příčkách, vždy před tepelnou izolací.

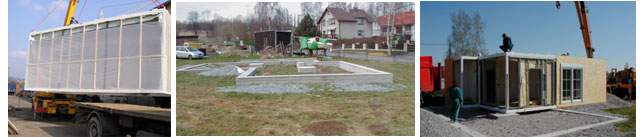

Doprava domu (modulů)
Dům se rozdělí dle vyrobených modulů, které se na kamionech převezou na stavbu a usadí se pomocí jeřábu na předem přípravené obvodové pasy, popř. desku, spodní stavbu apod.

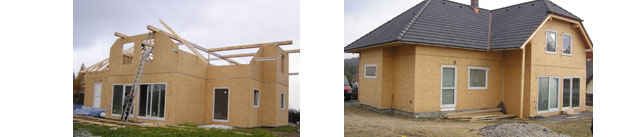

po sestavení jednotlivých modulů, částí přízemí domu, se provede montáž štítových a obvodových panelů podkroví. Takto sestavená hrubá stavba, tvoří základ pro montáž střešní konstrukce a konstrukce podkroví difuzní kontaktní reflexní folie SUNFLEX Contax, latě, kontralatě, izolace. Obr. 2 - Střešní krytina, oplechování a odvodnění střechy; příprava pro fasádní systém.
2.NP - podkroví
Interiérová část podkroví je řešena jako dřevostavba, s konstrukcí obdobnou spodní stavbě s využitím (systém EnergyPlus) reflexní folie SUNFLEX ROOF-IN

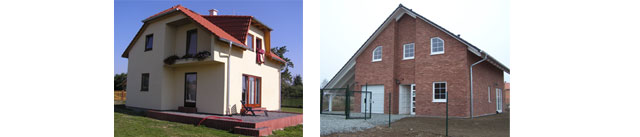

Fasáda domu
Jako finální fáze přichází vybavení zařizovacími předměty, popř. podlahovými krytinami, osazení světel, kuchyně apod. Dům dostává i svůj „kabát“ – fasádu. To může být kontaktní zateplovací systém,popř. obklad klinkrovým zdivem, dřevem či jiným materiálem
